Назначение

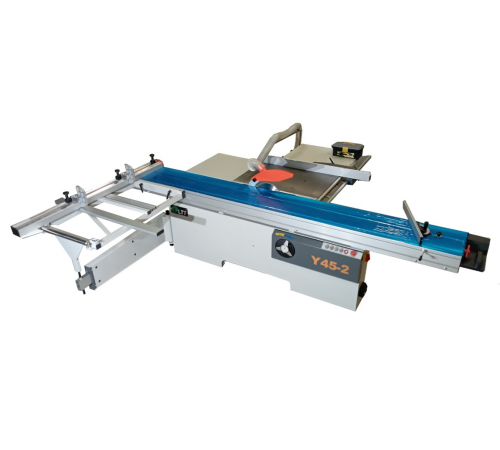

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Особенности конструкции :
· алюминиевая каретка длиной 3200 мм
· ширина каретки 370 мм
· стальные направляющие каретки
· наружная регулировка подрезного устройства
· надёжные роликовые направляющие каретки
· независимые двигатели на основную и подрезную пилу.
· наклон пильного узла до 450
Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Направляющие ролики обеспечивают легкое и точное перемещение каретки.
Данная конструкция практически не требует ухода в процессе эксплуатации.
Технические характеристики
|
Наименования |
Параметры |
|
Макс. длина реза, мм |
3150 |
|
Размеры основного стола, мм |
900х650 |
|
Размер подвижной каретки, мм |
3200х370 |
|
Угол наклона пилы, град. |
0-45 |
|
Диаметр основной пилы, мм |
300х30 |
|
Диаметр подрезной пилы, мм |
120 х 20 |
|
Макс. высота реза, мм |
75 |
|
Макс. высота реза пилой 300 мм, 45 град. |
55 |
|
Диаметр патрубков аспирации (верхний), мм |
60 |
|
Максимальное расстояние от пилы до задней упорной линейки, мм |
1200 |
|
Частота вращения основной пилы, об./мин. |
4000, 5000 |
|
Частота вращения подрезной пилы, об./мин. |
9000 |
|
Мощность электродвигателя основной пилы, кВт |
5,5 |
|
Мощность электродвигателя подрезной пилы, кВт |
1.1 |
|
Габариты, мм |
3500х3450х900 |
|
Транспортные габариты, м |
2,1х1,2х1,2 3,4х0,45х0,4 |
|
Масса, кг |
630 |
|
Масса станка в упаковке, кг |
670 |
