Назначение

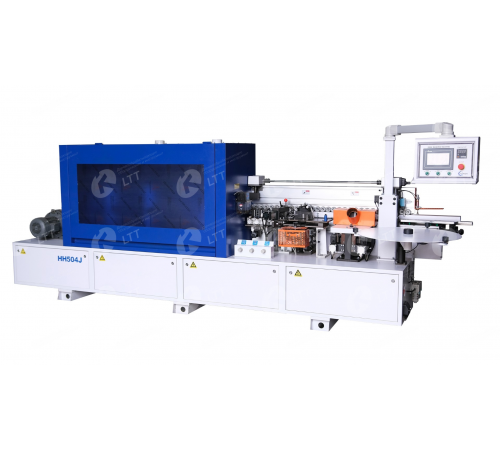

HH504J - предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.
Рассчитан на 2-х сменный режим работы. Включает в себя все необходимые для полноценной обработки детали узлы: приклеивание, черновая обрубка кромки, чистовая раздельная торцовка 2-мя пилами, фрезерный узел для снятия свесов, циклёвочный узел, полировка.
Область применения:
Подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, гостиные и прихожие, а также эксклюзивная, изготавливаемая по индивидуальным заказам).
Отличительные особенности:
- узел прифуговки;
- сенсорный экран на пульте управления;
- бачок для клея-расплава с электронным блоком контроля температуры;
- регулировка количества наносимого клея;
- электронное управление скоростью подачи заготовок;
- узел предварительной обрезки;
- торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- фрезерный блок для снятия свесов по длине двумя твердосплавными высокочастотными горизонтальными фрезами с приводом от 2-х высокочастотных моторов работает по дисковым копирам;
- узел циклевки с копирами;
- узел полировки кромки с приводом от 2-х моторов;
- программируемый блок централизованной системы смазки.
Технические характеристики
- Давление воздуха, МПа: 0,6-0,8
- Минимальная длина заготовки, мм: 130
- Минимальная ширина заготовки, мм: 95
- Максимальная толщина кромки, мм: 3
- Толщина панели, мм: 10-60
- Толщина кромочного материала, мм: 0,4-3
- Скорость подачи, м/мин: 12; 18; 23
- Напряжение, В: 380
- Общая мощность, кВт: 14
- Размеры в упаковке, мм: 4450х750х1600
- Вес, кг: 1530
- Объём, м³: 5,34
Технические характеристики
Поворотная панель
Поворотная панель оператора с сенсорным управлением Touch SCREEN. Интерфейс на русском языке. Температурный контроллер вынесен отдельно.
Стартовый концевик
Стартовый концевик измеряет длину детали и все остальные узлы работают от энкодера.
Энкодер
Станок оснащён энкодером. Плюсы энкодера: безошибочная работа всегда и надёжность.
Счётчик съёма прифуговки
Удобная настройка съёма прифуговки.
Пресс-группа
Пресс-группа для приклеивания кромки к детали состоит из 4-х стальных роликов: большой моторизированный ролик для лучшего приклеивания кромки, два конусных ролика с противоположным углом наклона для поджима кромки и минимизации клеевого шва, и в завершении прямой ролик. Каждый ролик имеет скребок, который помогает сохранить зону контакта кромки и ролика чистой. Усилие пресс-группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Также имеется регулировка кромки по горизонту в зависимости от толщины кромки.
Прифуговка
Осуществляется двумя алмазными фрезами. Имеет счетчики съема торца плитного материала и регулировку по высоте. Узел размещен в специальном кожухе с системой отвода стружки. Автоматизированная смазка подаётся и на прифуговку и на торцовочный узел.
Клеевая ванна
Торцовочный узел
Торцовочный узел состоит из двух высокочастотных электродвигателей мощностью 0,37 кВт, с установленными на них пилами диаметром 100мм. Частота вращения пил составляет 12000 об/мин. Перемещение пил осуществляется по высокоточным линейным направляющим с помощью пневмоцилиндров. Имеет функцию поворота на 15℃, что даёт возможность снятия фаски на торце детали.
Централизованная смазка
Станок оснащён системой централизованной смазки.
Блок подготовки воздуха
Для улучшения работы пневмокомпонентов станка на нём установлена система подготовки воздуха.
Электрокомпоненты
Станок оснащён электрокомпонентами ведущих мировых производителей, таких как Schneider, DELTA и др., что обеспечивает высокое качество и универсальность.
Сервисный пульт
Сервисный пульт предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.
Очистительная жидкость
Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находится перед полировкой.
Полировальный узел
Полировальный узел классический. Служит для полировки обработанной части кромки, придания ей естественного цвета и блеска.
