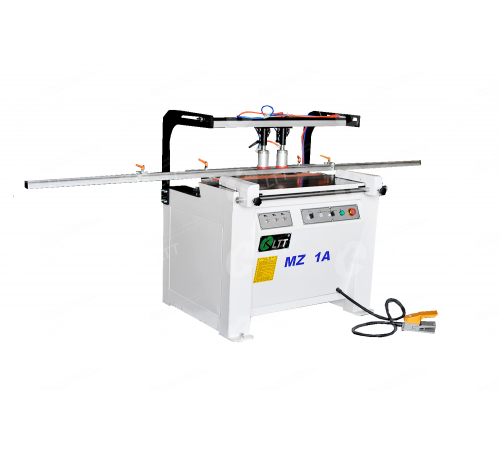

Сверлильно-присадочный станок MZ1A

Сверлильно-присадочный станок MZ1A является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Технические особенности конструкции:

• автоматическое перемещение рабочего узла из горизонтального в вертикальное положение с помощью пневматики;
• 2 верхних пневмоцилиндра для блокировки деталей при работе;
• позиционирование сверлильной головки 0, 90 градусов;
• регулировка по высоте рабочей группы посредством маховика и механического цифрового индикатора;
• задние упоры для максимальной точности вертикального и горизонтального сверления;
• регулируемые боковые упоры с метрической линейкой.

• Общая мощность, кВт: 1.5
• Размеры, мм: 1550x1050x1550
• Размеры в упаковке, мм: 1 место: 1250х1050х1150, 2 место: 1550х150х100
• Вес, кг: 375

Технические характеристики



Панель управления

Для удобства оператора, простой и интуитивно понятный пульт управления размещен на передней панели станка.

Сверлильная группа

Сверлильная группа состоит из 21 шпинделя, расположенных с шагом в 32мм (стандартное мебельное расстояние). Присадочная группа позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 грудусов.

Боковые упоры

Массивные боковые упоры обеспечивают легкую и точную установку требуемого размеры

Пневмоприжимы

Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами

Базирующие линейки

В комплект поставки включена 1 профильная алюминиевая линейка с удобной миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.

Педаль для управления циклом

Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.

Система регулировки глубины сверления

Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора

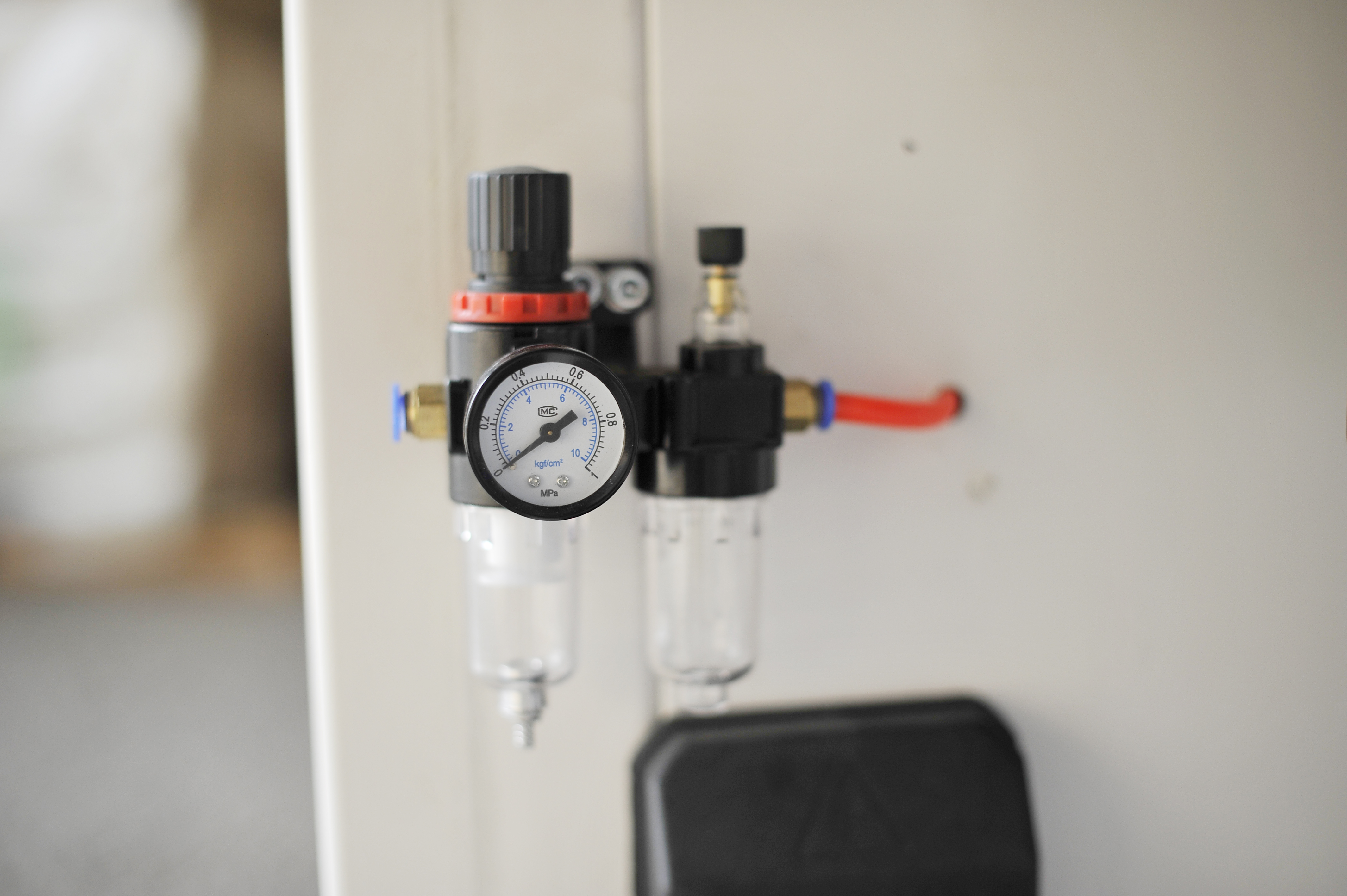

Блок подготовки воздуха

Блок подготовки воздуха включает в себя фильтр-регулятор с манометром и маслораспылитель (лубрикатор). Обеспечивает минимальные потери давления. Создает автоматический отвод конденсата. Обеспечивает стабильную работу всей системы и узлов станка.

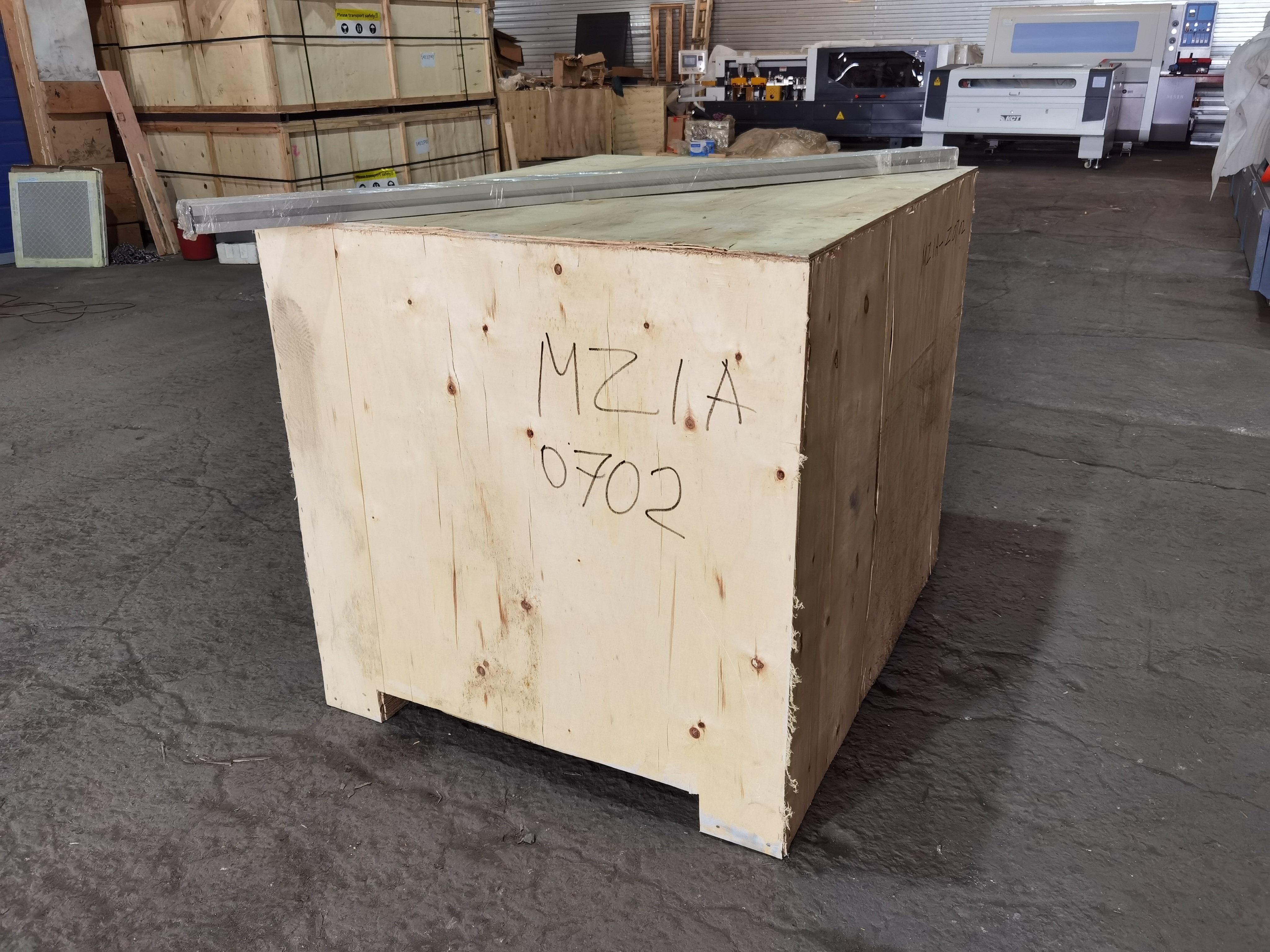

Защитная упаковка

Станок надежно упакован в фанерный ящик, что полностью исключает повреждение во время транспортировки.
